一、PCBA组装全工序包含什么？为什么BGA焊接+AOI检测一步到位才靠谱

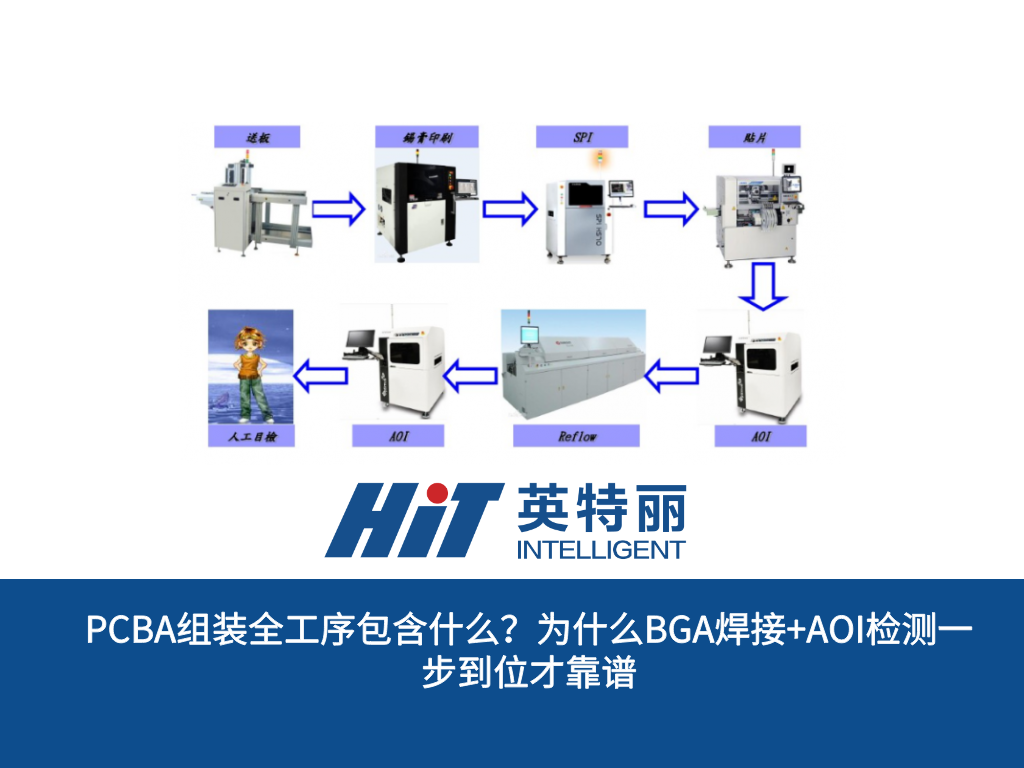

事实上，一个完整且可靠的PCBA组装过程，是一条环环相扣的精密的“流水线”。今天，湖北英特丽就来彻底拆解这条生产线，让您明明白白看懂门道，学会判断一家工厂是否真正“靠谱”。
| 阶段划分 | 工序名称 | 关键说明 |
| 原料准备 | PCB 裸板 & 元器件 | 提供 PCBA 组装的基础载体（PCB 裸板）与各类电子元器件（贴片 / 直插元件） |
| SMT 贴片加工 | 锡膏印刷 | 将锡膏均匀涂覆至 PCB 焊盘，为贴片元件焊接做准备 |
| SPI 检测（锡膏厚度检测） | 检测锡膏厚度、面积等参数，预防虚焊风险 | |
| 元器件贴装 | 用高速贴片机将贴片元器件（芯片、阻容等）精准贴装到 PCB 对应位置 | |
| 回流焊接（含 BGA 焊接） | 经高温回流焊炉加热，使锡膏熔化凝固，完成贴片元器件与 PCB 的焊接（含 BGA 等精密焊接） | |
| AOI 检测（自动光学检测） | 自动光学检测贴装、焊接后的 PCB，识别错件、漏件、虚焊等缺陷 | |
| THT 插件加工 | 元器件插件 | 人工 / 自动插件机将直插元器件（连接器、电解电容等）插入 PCB 焊盘孔位 |
| 波峰焊接 | 熔融焊锡波浸润 PCB 焊盘，完成直插元器件与 PCB 的焊接 | |
| 后道统一工序 | 人工补焊 / 检查 | 修复 SMT、THT 工序中未覆盖的缺陷（细微虚焊、漏焊等），人工二次检查 |
| 清洗与涂覆 | 清洗助焊剂残留，必要时涂覆三防漆（防潮 / 防霉 / 防盐雾），提升 PCBA 可靠性 | |
| 程序烧录与测试（FCT/ICT 等） | 向可编程芯片烧录程序，通过 FCT（功能测试）、ICT（在线测试）验证 PCBA 性能 | |
| 最终检验与包装 | 最终复检外观、性能，合格后进行防静电、防磕碰包装，以便仓储 / 交付 |
对于新手而言，理解所有工序细节或许复杂，但抓住BGA焊接和AOI检测这两个关键点，就能快速判断一家工厂的实力层级。
二、什么是BGA焊接？
BGA（BallGridArray）是一种先进的集成电路封装技术，其引脚是芯片底部阵列的锡球。这种封装能显著减少元件体积，提升性能，但其焊接过程无法用肉眼直接观察，对工艺要求极高。下面给大家介绍下湖北英特丽在处理BGA工艺的做法：
精密焊膏印刷：使用高精度全自动焊膏印刷机和激光钢网，确保锡膏厚度、形状均匀一致，这是良好焊接的基础。
精准贴装：采用配备精密视觉系统的松下多功能贴片机，精准识别BGA元件和板上的标记点，实现微米级（μm）的贴装精度。
科学的回流焊曲线：这是核心中的核心。工程师必须根据锡膏、PCB板材和元件的特性，精确设置回流焊炉的温区温度和传送速度（升温区、恒温区、回流区、冷却区），确保锡球充分熔化且不产生冷焊、虚焊或过热损坏。
在BGA焊接后，如何检验这些看不见的焊点？依靠老师傅用放大镜看？这绝对不够”靠谱”！现代高质量生产的标配是炉前与炉后双AOI检测系统：炉前采用2DAOI进行预防，炉后运用3DAOI进行精密检测。湖北英特丽PCBA组装厂一步到位的做法如下：
部署双AOI检测工位：在回流焊前设置2DAOI拦截贴装缺陷，在回流焊后立即设置3DAOI检测工位，第一时间拦截焊接缺陷，避免流入后道工序，降低成本。
多维度、高精度检测：2DAOI通过多角度相机检测元器件缺陷：错件、漏件、反贴、极性错误、破损。3DAOI通过激光扫描检测焊接缺陷：桥连、锡珠、立碑、虚焊、焊料不足/过多。
BGA焊点质量精准把控：通过炉后3DAOI精确测量BGA锡球的高度和共面性，从而间接判断焊接质量，虽然无法完全替代X-Ray，但能高效筛查出重大不良，实现过程质量控制。
总结：一家配备了全自动回流焊炉并能精密控制工艺，同时在生产线上配置了3DAOI和X-Ray进行双重质量把关的PCBA组装工厂，其可靠性和质量水平无疑远超那些仅靠人工目检的作坊式工厂。这才是真正的“一步到位”！
