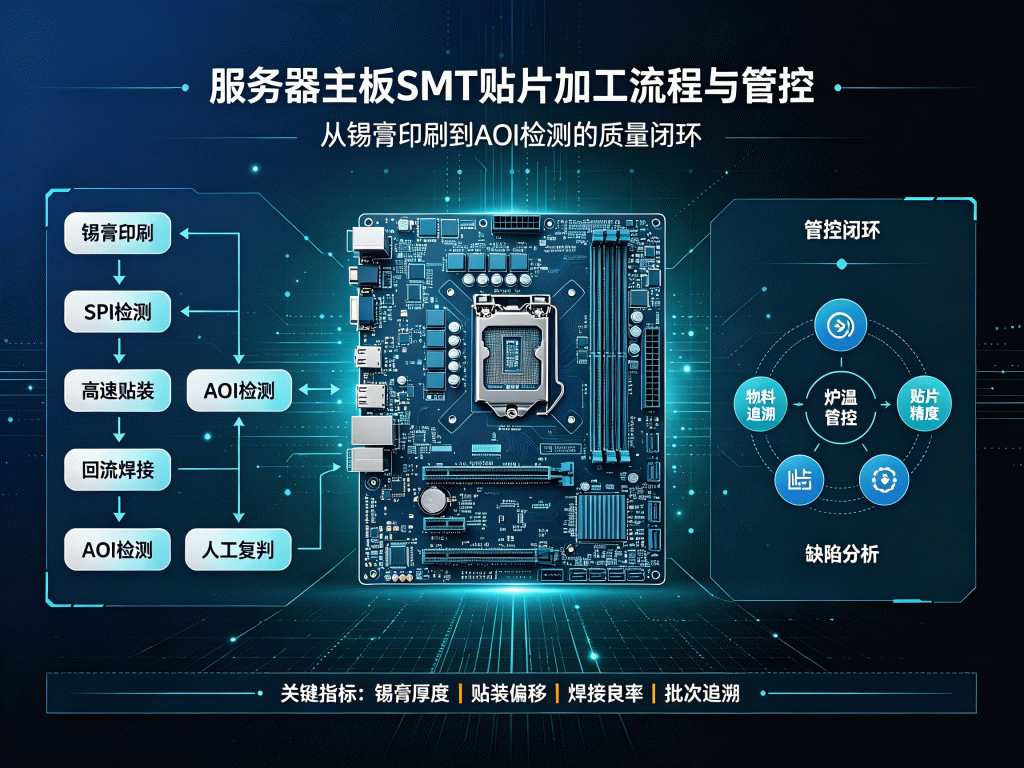

服务器主板SMT贴片加工流程与管控

什么是服务器主板SMT贴片加工？有哪些典型特点？

服务器主板SMT贴片加工是指针对服务器主板及各类服务器内部板卡（背板、电源板、存储控制板等）的SMT贴片加工，涵盖锡膏印刷、元件贴装、回流焊接、检测等完整环节。

服务器主板SMT贴片加工具有以下典型特点：

PCB尺寸大，服务器主板通常超过400×300mm，部分可达600×500mm以上，远超普通消费电子PCBA的尺寸。

板层数高，通常在12~20层之间，部分高端服务器主板采用HDI或背钻工艺以满足高速信号传输需求。

器件类型复杂，涉及CPU socket（LGA/BGA）、大尺寸BGA、高密度连接器、大功率器件等多种异形件。

可靠性要求极高，服务器需7×24小时连续运行，寿命要求5~10年以上，对焊接点的热循环寿命和抗振性有严格标准。

典型产品类型包括：计算主板、存储背板、网络接口卡、电源管理板、BMC控制板等。

服务器主板SMT贴片加工与普通SMT的六大核心差异

服务器主板SMT贴片加工完整流程（从物料到出货）

服务器主板SMT贴片加工的全流程涵盖从物料准备到成品出货的多个关键环节：

阶段一：来料检验与物料准备。对CPU socket、BGA等关键器件进行来料X-ray检查，确认内部焊球无损伤；对吸湿敏感器件进行烘烤去湿，防止回流焊时发生“爆米花”现象。

阶段二：锡膏印刷。大尺寸板的锡膏印刷均匀性控制是关键挑战，采用伺服驱动闭环印刷系统，配合2D/3D SPI实时检测锡膏厚度、面积和偏移量。

阶段三：SMT贴片。CPU socket需专用吸嘴和精确的贴装压力控制，大尺寸BGA需优化贴装参数，同时完成01005至0402等元件的精密贴装。

阶段四：回流焊接。大尺寸板炉温曲线需专门优化，通过多点测温板实测板面不同位置的温度，控制温差在5℃以内。采用氮气保护回流焊，降低BGA空洞率。

阶段五：AOI与X-ray检测。3D AOI检测元件位置、极性、焊点外观；X-ray（AXI）重点检测BGA空洞率、连接器焊点完整性，确保隐蔽焊点质量可控。

阶段六：ICT/FCT测试。ICT覆盖关键焊接节点的短路、开路和元件参数；FCT进行服务器主板上电时序验证、电压轨监测、信号完整性测试（如PCIe、DDR、USB等高速接口）。

阶段七：三防漆涂覆（可选）。针对特定使用环境（如高湿度、高粉尘），选择性涂覆三防漆，提升防潮防腐蚀能力，同时精确避开连接器和散热界面。

阶段八：包装出货。采用真空防潮包装，每片主板附带完整的测试数据包（含ICT/FCT数据、X-ray报告、炉温曲线），支持客户质量审核。

服务器主板SMT贴片加工的核心工艺难点（工程师必看）

服务器主板SMT贴片加工存在五大核心工艺难点：

难点1：CPU socket贴装。需精确控制贴装压力和共面性，压力不均可能导致引脚变形、虚焊或插座损坏。贴装参数需通过DOE验证，并在量产中严格监控。

难点2：大尺寸BGA焊接。空洞率控制、大尺寸板炉温均匀性、BGA重熔期间的翘曲控制是三大子难点。大尺寸BGA在回流焊过程中，PCB与BGA基板的热膨胀系数差异可能导致焊点应力集中。

难点3：大尺寸板处理。锡膏印刷均匀性受板面尺寸影响，边缘区域易出现锡膏厚度偏差；回流焊时大尺寸板板面温差控制难度大，需配合支撑治具和测温板实测验证。

难点4：高TG板材加工。高TG材料吸湿性较强，需严格烘烤条件（通常125℃/24小时以上）。回流焊温度曲线需针对高TG材料优化，峰值温度和时间需精确控制。

难点5：信号完整性保障。高速信号区域（PCIe、DDR、以太网等）对阻抗控制要求严格，连接器位置的精确贴装直接影响信号传输质量。加工过程中需确保连接器共面性，避免引脚翘曲导致接触不良。

服务器主板SMT贴片加工需要什么样的设备？（采购必知）

服务器主板SMT贴片加工对设备的要求远高于普通SMT产线，采购在评估供应商时应重点关注：

印刷机方面，需支持大尺寸PCB（600×600mm以上），全自动带2D/3D SPI闭环反馈系统，确保锡膏印刷精度和一致性。

贴片机方面，需支持大尺寸板处理，贴装精度在±25μm以内，能够支持BGA、CPU socket等大型异形件的贴装，具备专用吸嘴和压力控制功能。

回流焊方面，需具备大宽度炉膛（支持450mm以上板宽），配备氮气保护功能，10温区以上，带闭环温控系统，确保炉温曲线的重复性和一致性。

检测设备方面，需配置3D AOI、在线AXI（X-ray）以及至少2台以上的离线X-ray检测设备，满足批量BGA空洞率抽检需求。

辅助设备包括：烘烤箱（用于BGA/PCB烘烤去湿）、三防漆涂覆设备、真空包装机等。

测试设备方面，需具备ICT测试平台、FCT测试系统（支持服务器主板复杂上电时序验证），以及高速示波器用于信号完整性测试。

采购视角：如何评估一家SMT工厂的服务器主板加工能力

资质与体系方面，ISO9001为必须，IATF16949为加分项——虽然服务器不属于汽车行业，但IATF16949体现工厂在过程管控、FMEA、SPC等工具上的应用能力，对服务器类高可靠性产品有参考价值。

PCB尺寸上限是硬指标。直接问工厂：印刷机、贴片机、回流焊最大支持的PCB尺寸是多少？能否覆盖400×300mm以上的服务器主板？设备能力不过关，工艺能力再强也无法落地。

CPU socket/BGA贴装经验方面，要求工厂提供过往类似产品的案例——是否有CPU socket贴装经验？是否有40×40mm以上大尺寸BGA的焊接数据和空洞率统计？这些数据比“我们可以做”的口头承诺更有说服力。

质量数据方面，要求提供过去6个月服务器PCBA类产品的直通率（目标≥99%）、BGA空洞率统计数据（平均空洞率、最大值）、DPPM等。

工程能力方面，考察工厂是否有专职DFM团队，是否具备大尺寸板的炉温模拟和优化能力。服务器主板的DFM评审比普通产品复杂得多，需要经验丰富的工程团队介入。

样品验证是最后一道关口。要求打样并提交：CPK报告（关键工艺参数的过程能力）、X-ray空洞率报告（每片BGA的检测数据）、焊接切片分析报告（验证焊点IMC层厚度和结构）。

采购与工程师合作前的4条核心建议

关注我们 / 私信了解更多关于服务器主板SMT贴片加工选厂与工艺的实战经验。
