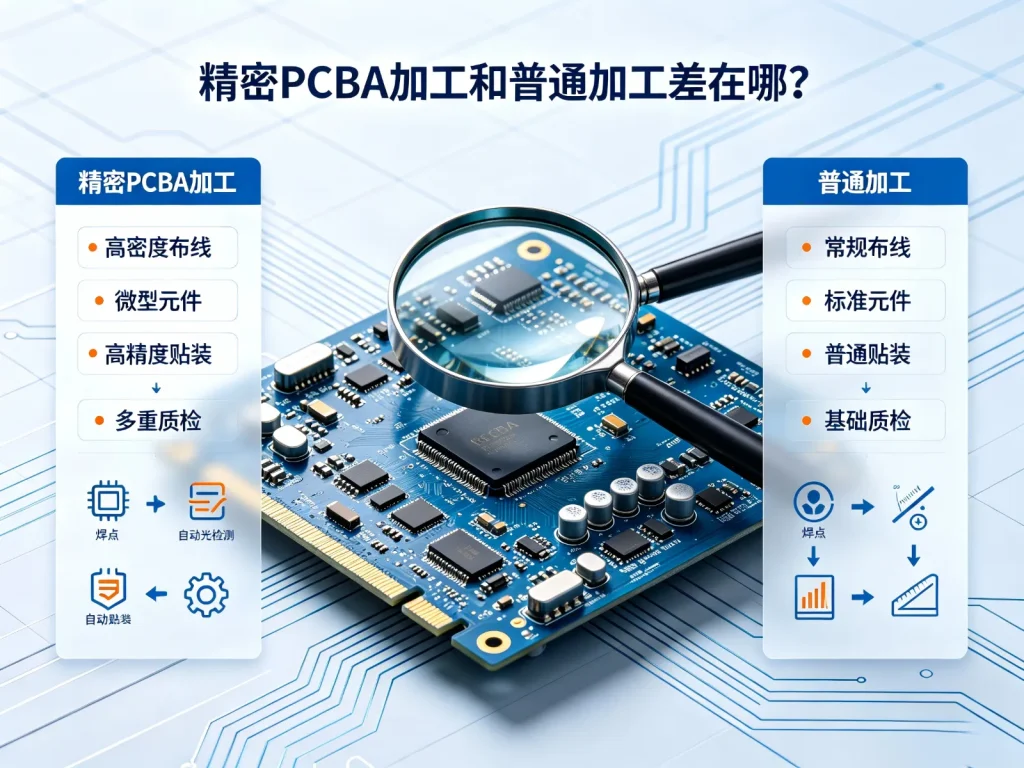

精密PCBA加工和普通加工差在哪？

什么是精密PCBA加工？典型应用场景有哪些？

精密PCBA加工是以高精度贴装、细间距焊接、高密度布线为特征的PCBA制造工艺，通常涉及01005/0201元件、0.35mm及以下pitch BGA、HDI埋盲孔板、刚柔结合板等。其精度指标通常要求贴装精度在±25μm以内，部分高端场景甚至要求±15μm。

典型应用场景包括：智能手机主板、TWS耳机、智能手表等高端消费电子；5G通信模块、毫米波雷达；高端医疗设备（植入式设备、内窥镜）；军工、航空航天电子；以及光模块、高速光通信器件等。这些产品的共同特点是：空间极其有限，功能高度集成，对PCBA的制造精度和可靠性有着近乎苛刻的要求。

精密PCBA加工与普通PCBA加工的六大核心差异

精密PCBA加工与普通加工的差异，不仅仅体现在“元件更小”这一个维度上，而是全方位的：

精密PCBA加工的核心工艺要求（工程师必看）

锡膏印刷精度是精密PCBA加工的第一道关卡。电铸钢网或纳米钢网被广泛采用，开口精度需控制在±5μm以内。SPI全检覆盖每一个焊盘的锡膏厚度、面积和偏移量，要求CPK≥1.67。

贴装精度方面，精密PCBA加工要求贴片机精度在±25μm以内，部分场景甚至要求±15μm，必须支持01005及0.3mm pitch BGA的贴装。吸嘴设计、贴装压力、飞达精度都需要针对小元件专门优化。

回流焊控制是决定焊接质量的核心环节。精密PCBA加工通常采用氮气保护回流焊，大幅降低BGA空洞率。板面温差需控制在3~5℃以内，避免小元件因温度不均出现立碑或墓碑效应。BGA空洞率要求＜10%，高端车规或医疗场景甚至要求＜5%。

检测方案上，精密PCBA加工采用3D SPI + 3D AOI + 在线AXI（X-ray）三检制全覆盖。3D检测可准确测量元件高度和焊点形态，在线AXI实时监控BGA空洞率，确保每一片PCBA的焊接质量都在受控状态。

清洁度管控在精密PCBA加工中尤为关键。离子污染度要求≤1.5μg NaCl eq./cm²，远高于普通加工的标准。需要配备离子污染测试仪进行检测，防止残留物在精密电路上引发离子迁移。

ESD与洁净度方面，精密PCBA加工要求Class 10,000以上洁净车间，全流程ESD管控。高集成度IC对静电极其敏感，防静电地板、离子风机、防静电包装缺一不可。

精密PCBA加工需要什么样的设备？（采购必知）

精密PCBA加工的设备门槛远高于普通加工，采购在评估供应商时应重点关注以下配置：

贴片机方面，需要高端机型，如ASM、Fuji NXT、Panasonic NPM等主流品牌，精度在±25μm以内，支持01005及0.3mm pitch BGA。设备品牌和型号往往比产线数量更能说明问题。

印刷机方面，需全自动高精度印刷机，配备2D或3D SPI闭环反馈系统，实现锡膏印刷质量的实时监控与自动补偿。

回流焊方面，需氮气保护回流焊，10~12温区以上，带闭环温控系统，确保炉温曲线的重复性和一致性。

检测设备方面，需配置3D AOI、在线AXI、X-ray检测设备（至少2台以上），以及高倍显微镜用于失效分析。

其他辅助设备包括等离子清洗机（提升小元件可焊性）、离子污染测试仪、真空气相焊接（针对超大BGA）等。

车间环境方面，需满足温湿度控制（23±3℃ / 40~60%RH）、ESD地板及全天候静电监控系统。

采购视角：如何评估一家PCBA厂的精密加工能力

资质与体系方面，ISO9001是基础，IATF16949或ISO13485可作为加分项。这些认证表明工厂在更严格的质量体系下运行，具备精密加工所需的管控基础。

设备清单核查是评估的重中之重。重点关注贴片机品牌与精度、SPI/AOI/X-ray配置、氮气回流焊有无配备。设备清单上写“若干条生产线”没有意义，关键看设备型号和精度等级。

工艺能力验证上，直接问对方：最小贴装元件能做到01005还是0201？最小BGA pitch能做到0.3mm还是0.4mm？这些问题的答案直接决定了精密加工能力的天花板。

质量数据方面，要求提供过去6个月的直通率（目标≥99%）、BGA空洞率统计数据、DPPM等。注意确认数据口径，区分首次直通率和维修后良率。

工程能力方面，是否有专职的DFM团队？是否支持HDI板、刚柔结合板的评审？精密加工往往需要工程端的设计优化配合，没有工程能力的工厂只能被动照图加工。

样品验证是最后一道关口。要求打样并提交CPK报告、X-ray空洞率报告、FAI（首件确认）报告。这些报告的质量直接反映了工厂的工程能力和质量意识。

精密PCBA加工的常见风险与规避

采购与工程师合作前的4条核心建议
