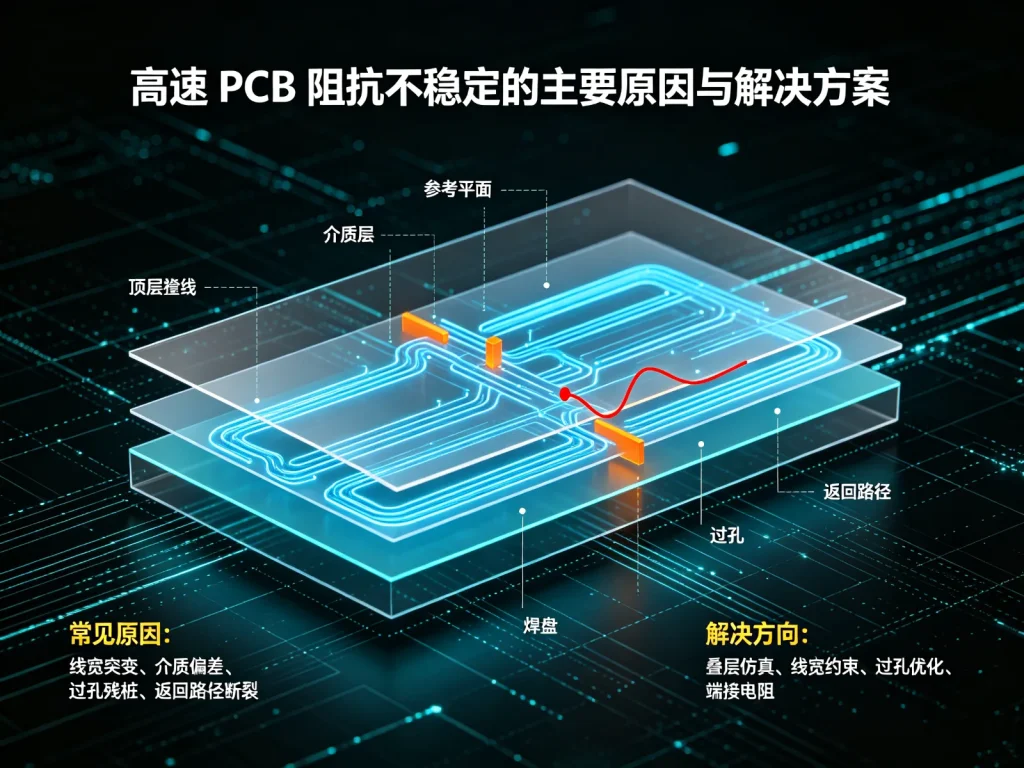

高速PCB阻抗不稳定的主要原因与解决方案

阻抗偏差有多大才算有问题？先搞清楚标准

动手排查前，第一步是对标。不是说偏了就是不合格。USB 3.0规范把差分阻抗定在90±15Ω，PCIe一般要求100±10Ω，DDR单端多在50Ω±10%以内。先把板上那些高速接口的规格翻出来，看窗口到底多宽。

拿到TDR报告，不用死盯每一个数字。阻抗曲线整体偏移但走得平坦，多半是线宽补偿值或介质厚度整体偏了，这种系统偏差改参数就能拉回来。局部冒尖峰、或者单条差分线明显反常，才更像是蚀刻不均、压合缺陷或者对位偏差这类制程问题。报告上如果某段曲线突然跳起来，那附近多半藏着空气隙或者没清干净的残桩。

设计端控制阻抗，最容易忽略的四个变量

第一个是线宽补偿值。Layout软件上画的是设计值，蚀刻一过线宽会往里收。铜厚不一样，侧蚀量也不一样。这个补偿系数没和板厂确认过，出来的线一定比设计细，阻抗一定偏高。

第二个是介质厚度。同一规格的PP片和芯板，批次厚度本身就有波动。仿真用典型值，量产切进了另一个批次，阻抗就跟着跑了。叠层设计阶段让板厂提供该批次的实测厚度，拿实测值重跑一遍仿真，别只认典型值。

第三个是铜箔粗糙度。跑到几个GHz以上趋肤效应一起来，铜面粗糙度不同，信号的等效路径长度和损耗都不在一个水平上。换一种铜箔，叠层参数不改，阻抗照样会偏。铜箔类型在图纸上锁死，后面换料才会自动触发验证。

第四个是绿油。覆上绿油之后线宽和周边介电环境都有微调，仿真模型不把这个因素带进去，实测值和仿真就是两张皮。要求仿真把绿油覆盖后的参数一起算上，别再拿裸板模型的结果当验收依据。

PCB制程中哪些环节在悄悄改变阻抗？

蚀刻对阻抗的影响最直接。过蚀刻线宽收窄阻抗往上跑，欠蚀刻线宽偏宽阻抗往下掉。线越细，同样的蚀刻偏差对阻抗的冲击越大。高速PCB上3mil、3.5mil的差分线，蚀刻均匀性稍微差一口气，阻抗就散开了。高倍镜看侧蚀形状，能直观判断这条线的蚀刻工艺到底稳不稳。

压合是另一个容易跑偏的环节。PP片流胶填不实会留空气隙，局部介电常数一跳，TDR波形上就是一个尖峰。压合温度和时间不一致，最终介质厚度会整体偏离设计值，这种偏差覆盖整板，不容易一眼看穿，但影响面广得多。

钻孔和背钻的一致性在高速PCB上尤其要命。差分对一个孔背钻深度不到位，残留的stub长度和另一个孔不一样，高频下两条线的阻抗特性直接分家。对位偏差导致线间距变化，差分阻抗一样受影响。板厂出厂附的阻抗测试条只反映coupon上的情况，板内实际走线的阻抗得在指定位置实打实测。发Gerber时就标好TDR测试点，别等出了问题再去补。

从设计到量产，阻抗一致性管控怎么做？

设计阶段仿真就把材料公差和制程公差放进去。做蒙特卡洛分析，看最差情况下的阻抗分布落在什么范围，而不是盯住名义值不放。名义值100Ω，最差可能甩到92Ω到108Ω，这个窗口还在不在产品规格里，仿真阶段就该有底。

工程确认阶段的核心动作是对齐。打样板实测阻抗和设计值之间到底有没有系统性偏差？是线宽整体偏了还是介质厚度不对？找到偏差的源头，改设计参数或者调叠层方案，别让它跟着走进量产。

量产阶段要求板厂针对阻抗控制板交出关键参数的SPC数据。线宽CPK、介质厚度实测值、阻抗测试条数据，缺一不可。不光盯批次均值，批内离散度更要看。平均值踩在目标线上，但离散度一高，照样有批次跑出规格。

材料变更管理这件事经常被低估。PP换品牌、铜箔换类型、绿油换型号，动一样，阻抗的基准就动了。这些看着”差不多”的变更，恰是量产阶段最容易漂移的关口。把变更触发和重验证流程提前建起来，比事后追原因省掉太多时间。

和板厂沟通阻抗需求，三件事要说清楚

头一件，测试标准和方法。按IPC-TM-650来还是走内部规范？测试频率用1GHz还是更高？测的是测试条还是板内实际走线？这些不说清楚，板厂按自己的默认方法测，出来的数据和你对不上是正常的。

第二件，允许偏差给明确数值和范围，比如100±8Ω。别讲”尽量控制好”这种话，公差越模糊，板厂越不知道怎么干，结果偏得越随机。

第三件，叠层方案锁死。PP型号、铜箔用RTF还是VLP、芯板型号，白纸黑字写进工程文件，不接受等效替代。材料一换，高速PCB的阻抗基准就跑了，前面跑的仿真、做的调试，全部归零。一张叠层规格表把关键材料钉住，是量产一致性的最后一道保险。

发Gerber前拿这三点过一次，能避开大多数因沟通没到位引出来的阻抗偏差。手头项目如果正被阻抗不稳卡着，不妨回到这五个变量的排查顺序上——设计补偿、介质厚度、铜箔粗糙度、绿油覆盖、制程公差。一个一个过，通常走不到最后一步，答案就已经出来了。
