什么是汽车SMT贴片？典型应用场景有哪些？
汽车SMT贴片是指应用于汽车电子领域的SMT贴片制造工艺，涵盖锡膏印刷、元件贴装、回流焊接、检测等完整环节，遵循车规级质量体系（IATF16949）标准。
典型应用场景包括：发动机/变速箱ECU（电子控制单元）、BMS（电池管理系统）主控板、BCM（车身控制模块）、智能座舱域控制器、车载传感器（毫米波雷达、超声波雷达）、T-Box（车载通信终端）等。这些应用场景的共同特征是：空间紧凑、功能安全等级高、工作环境恶劣。
汽车SMT贴片的核心特征可以概括为四个关键词：宽温工作（-40℃~125℃）、抗振动冲击、长寿命（15年以上）、低失效率（PPB级别）。这四个特征决定了汽车SMT贴片与普通SMT贴片在器件、材料、工艺、检测等各个环节的显著差异。

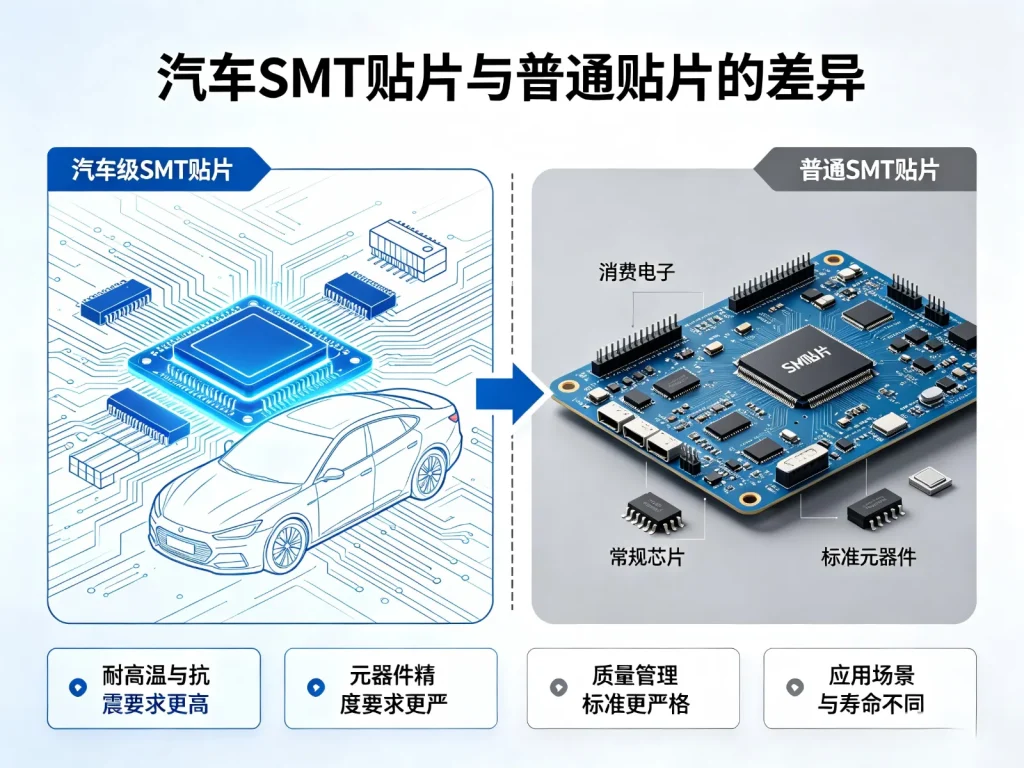

汽车SMT贴片与普通SMT贴片的六大核心差异
汽车SMT贴片与普通SMT贴片的差异体现在六个关键维度上：
| 维度 | 汽车SMT贴片 | 普通SMT贴片 |
|---|---|---|
| 器件等级 | 车规级器件（AEC-Q100/101/200认证），温度范围-40℃~125℃ | 工业级（-40℃~85℃）或消费级（0℃~70℃） |
| PCB材料 | 高TG板材（TG≥170℃）、低CTE材料、厚铜箔（≥2oz） | TG通常在130℃~150℃之间，材料选择相对宽松 |
| 工艺标准 | IPC-A-610 Class 3（高可靠性） | IPC-A-610 Class 2 |
| 检测覆盖 | 100% SPI + 100% AOI + 100% X-ray（BGA全检） | AOI抽检，BGA首件X-ray或按比例抽检 |
| 追溯体系 | 全生命周期追溯，数据保存15年以上 | 批次级记录，保存期限较短 |
| 良率目标 | 直通率≥99.5%，DPPM<100 | 直通率95%~98%，DPPM 1000~5000 |
汽车SMT贴片的核心工艺要求（工程师必看）
锡膏印刷是汽车SMT贴片的第一道工艺关卡。必须使用车规级锡膏（高可靠性合金配方，如SAC305），SPI全检覆盖每一个焊盘，要求CPK≥1.67——这意味着过程能力充足，锡膏印刷的厚度、面积、偏移量波动被严格控制在规格范围内。
贴装精度方面，汽车SMT贴片要求贴片机精度在±25μm以内，支持01005及0.4mm pitch BGA的贴装。针对脆弱器件（如多层陶瓷电容、BGA），贴装压力控制精度需达到±5g以内，避免贴装应力导致陶瓷电容微裂纹或BGA焊球变形——这种微裂纹在普通产品中可能不会暴露，但在汽车的温度循环和振动环境中会逐步扩展为致命失效。
回流焊接是决定焊接质量的核心环节。氮气保护回流焊是汽车SMT贴片的标配——没有氮气保护，BGA空洞率难以稳定控制在10%以下，而部分OEM甚至要求空洞率<5%。大尺寸车载板在回流焊过程中的板面温差必须≤5℃，否则冷焊或过焊的问题会批量出现。
检测体系方面，汽车SMT贴片建立3D SPI + 3D AOI + 在线/离线X-ray三级检测体系。BGA器件要求100% X-ray检测——不是按比例抽检，而是每一片都要过X-ray。空洞率超标即判不合格，不维修直接报废。
清洁度管控在汽车SMT贴片中尤为关键。离子污染度要求≤1.5μg NaCl eq./cm²，远高于普通贴片的标准。残留物在汽车PCBA上可能引发离子迁移，导致漏电流增加甚至短路，在行车环境中后果严重。
汽车SMT贴片需要什么样的设备？（采购必知）
汽车SMT贴片对设备的要求远高于普通贴片产线，采购在评估供应商时应重点关注：
贴片机方面，需要ASM、Fuji NXT、Panasonic NPM等高端机型，精度在±25μm以内，支持大尺寸板处理（通常要求400×400mm以上）。设备品牌和型号直接决定了贴装精度的上限。
印刷机方面，需要全自动高精度印刷机，配备2D或3D SPI闭环反馈系统，实现锡膏印刷质量的实时监控与自动补偿，而不是靠人工目检。
回流焊方面，需要氮气保护回流焊，10~12温区以上，大宽度炉膛支持450mm以上板宽，带闭环温控系统，确保炉温曲线的重复性和一致性。
检测设备方面，需配置3D AOI、在线AXI以及至少2台以上的离线X-ray检测设备。单台X-ray无法支撑BGA 100%检测的产能要求，设备数量是硬指标。
辅助设备包括等离子清洗机（提升小元件和BGA的可焊性）、离子污染测试仪（验证清洁度）、真空/氮气烘烤箱（用于器件烘烤去湿）。
车间环境方面，需达到Class 10,000以上洁净车间标准，全流程ESD管控。高集成度汽车电子IC对静电极其敏感，ESD防护不到位可能导致器件潜在损伤，在客户端失效。
采购视角：如何评估一家SMT工厂的汽车SMT贴片能力
体系认证是评估的第一步。IATF16949是汽车SMT贴片的准入门槛——没有这个认证，其他能力再强也难以进入汽车供应链。ISO9001是基础，VDA6.3过程审核的高评级可作为加分项，说明工厂的过程管控能力已得到权威验证。
设备能力方面，直接确认贴片机品牌与精度、SPI/AOI/X-ray配置、氮气回流焊有无配备。设备清单上写“若干条生产线”没有意义，关键看具体设备型号和精度参数。
工艺验证方面，直接问对方：最小贴装元件是01005还是0201？最小BGA pitch是0.4mm还是0.3mm？BGA空洞率控制的平均值和最大值是多少？这些问题的答案直接决定了工厂能力的天花板。
质量数据方面，要求提供过去6个月汽车产品的直通率、DPPM、BGA空洞率统计数据。注意确认数据口径，区分“首次直通率”和“维修后良率”，汽车SMT贴片的维修率本身就是重要的质量指标。
追溯系统方面，现场随机抽取一块成品板，扫描二维码，验证能否在10秒内调出物料批次、贴片程序文件、炉温曲线图、所有测试项的判定值及维修记录。追溯系统应支持导出全批次数据包。
物料渠道方面，确认车规级物料采购渠道是否为原厂或授权代理商，能否提供COC（合格证）。车规级物料没有“现货市场便宜货”的空间，渠道不清的物料不应进入产线。
汽车SMT贴片加工的常见风险与规避
| 风险 | 规避方法 |
|---|---|
| 车规替代料未经批准：使用非车规器件替代，在温度循环或振动环境下失效 | BOM逐项确认AEC-Q等级，替代料须书面批准并提供同等级可靠性报告 |
| BGA空洞率超标：未采用氮气回流焊或炉温参数不当 | 空洞率指标（建议<10%）写入合同，要求每批提供X-ray检测报告 |
| 追溯数据不完整：无法提供对应批次的生产数据，无法定位根源 | 要求每批提供MES追溯数据包（电子档），现场验证追溯系统数据完整性 |
| 清洁度不达标：离子残留引发漏电流或短路 | 要求提供离子污染度检测报告，明确≤1.5μg NaCl eq./cm² |
| 测试覆盖率不足：测试项目不全，偶发故障流出 | 双方联合审核测试方案，确保ICT+FCT+老化测试覆盖核心功能 |
汽车SMT贴片选厂合作的4条核心建议
先确认体系认证再谈能力
IATF16949是汽车SMT贴片的准入门槛，没有这个认证，其他能力再强也难以进入汽车供应链。体系认证不是形式，它代表了工厂是否建立了符合汽车行业标准的过程管控框架。
设备能力是硬门槛
氮气回流焊、在线X-ray、3D SPI是汽车SMT贴片的必选项，缺一不可。没有这些设备配置，BGA空洞率控制和过程能力管理无从谈起。
用数据说话
不要轻信“我们可以做”的口头承诺，要求对方提供CPK报告、空洞率数据、DPPM统计。数据比口头承诺可靠得多，也更能反映工厂的真实能力水平。
小批量验证先行
汽车SMT贴片通常要求200~500片的PPAP（生产件批准程序）验证。在PPAP阶段确认工艺窗口稳定、空洞率达标、测试覆盖完整后，再进入批量生产。
