技术特点:

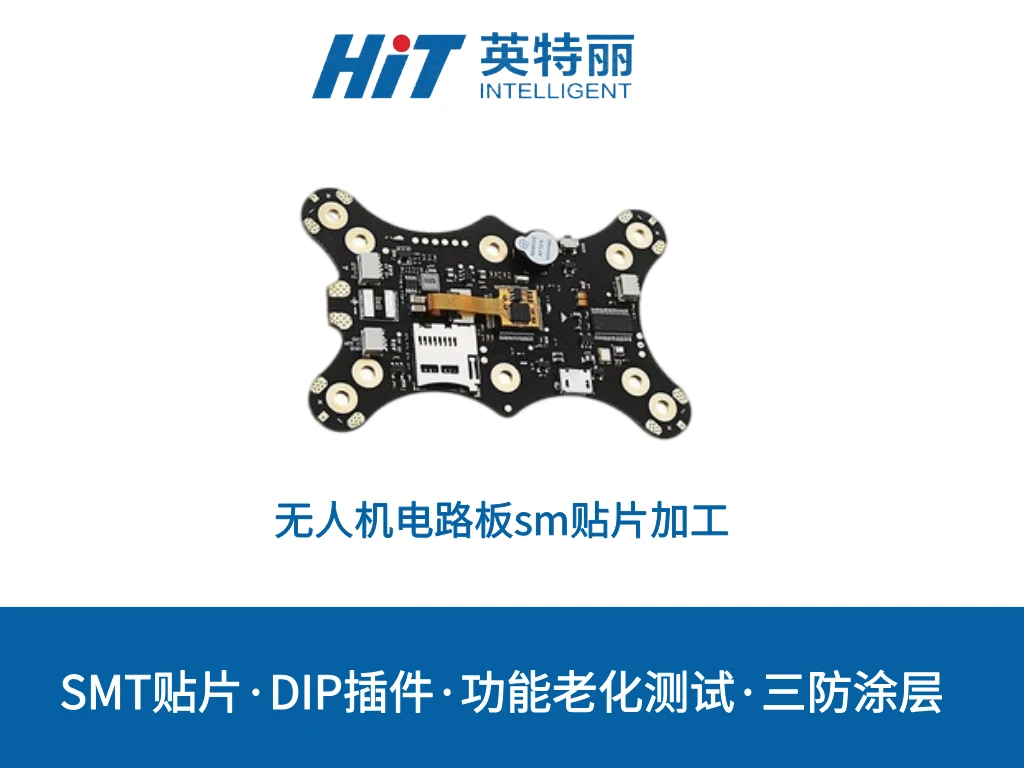

产品名称:无人机电路板sm贴片加工_PCBA来料贴片加工厂工厂面积:30000²
提供服务:PCBA/smt代工代料或代工一站式服务
体系认证:ISO9001/ISO14001/ATF16949/IS013485/IS045001/ESD产线规模:24条高端SMT贴片线-8条松下插件线-8条波峰焊生产线-15条组装包装生产线
产线能力:小时贴片能力超过300万点，月贴片能力接近20亿点，贴装01005元件，贴装0.1mm间距IC，配置温湿度及ESD闭环监控系统，实现MES全覆盖，所有生产及检测设备均连接MES洽谈审厂:17362542637叶女士
核心特点
- 高精度贴装：需处理01005（0.4×0.2mm）等微型元件及0.4mm间距BGA，贴装精度达±0.02mm，依赖高精度贴片机与视觉系统。
- 轻量化与抗振：采用RO4350B高频基材或铝蜂窝复合板减重30%，并通过卫星焊盘、柔性三防漆及底部填充胶（Underfill）增强抗振性。
- 严格质量控制：结合3D AOI、X射线检测及首件测试，确保焊点空洞率≤8%、元件无偏移。
关键工艺流程
- 锡膏印刷：全自动印刷机配合纳米钢网，控制厚度100-150μm，确保焊膏均匀覆盖。
- 元件贴装：高速贴片机（如奈泰克NT-T5）完成0201元件及细间距器件贴装，吸嘴压力精准适配。
- 回流焊接：十二温区氮气炉优化温度曲线（预热120-160℃/90-120s，回流235-245℃/30-50s），降低空洞率至2%以下。
- 检测修复：在线AOI检测焊点缺陷，返修工作站处理BGA拆焊等问题，功能测试验证飞控系统稳定性。
设备与材料
- 核心设备：高精度贴片机、氮气回流焊炉、3D AOI检测系统。
- 关键材料：低密度高频PCB基材、无铅锡膏（Sn96.5Ag3.0Cu0.5）、柔性三防漆。
行业趋势
- 智能化：AI视觉引导提升贴装精度，数字孪生预判生产风险。
- 绿色制造：无铅工艺与废水循环系统降低环境影响。
总结
无人机SMT加工通过高精度工艺与抗振设计，满足轻量化与可靠性需求，未来将向智能化、环保化深化，支撑无人机高性能发展。
