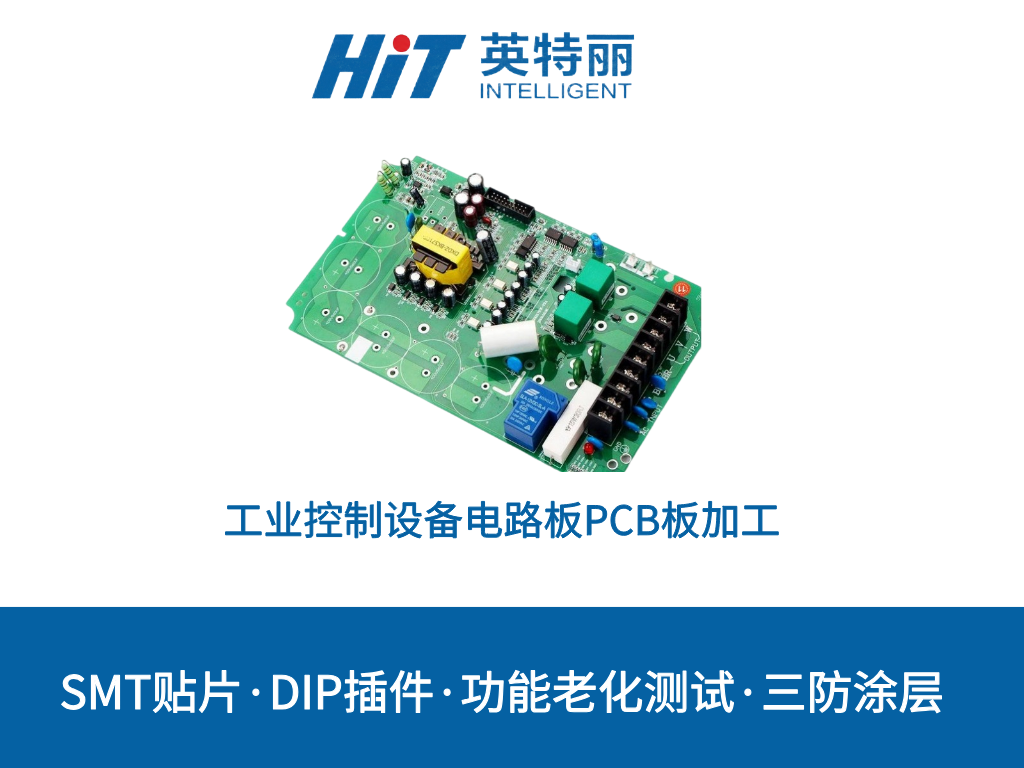

工业控制设备对PCB板的可靠性、抗干扰性及环境适应性要求严苛，其加工需遵循特殊工艺与设计规范。以下从材料选择、工艺流程及质量控制三方面进行介绍：
1. 材料选择
工业控制PCB多采用高Tg FR-4覆铜板（Tg≥170℃），具备优异的耐高温性（-40℃~105℃）和尺寸稳定性，以应对严苛环境。高频场景（如变频器）选用PTFE或陶瓷基板，降低信号损耗。铜厚通常为2oz以上，增强载流能力，减少压降。
2. 核心加工流程
- 设计与制版：采用Altium/Cadence完成原理图与PCB布局，遵循IPC-6012 Class 2标准，设置4-6层板结构（如Top-GND-PWR-Bottom），确保电源层完整、地平面隔离。
- 图形转移：通过光刻法（UV激光直写）实现±10μm线宽精度，内层采用负片工艺，外层正片工艺。
- 蚀刻与钻孔：酸性氯化铜蚀刻液控制侧蚀（蚀刻因子≥3.5），机械钻孔最小孔径0.15mm，激光钻孔用于微孔加工。
- 层压与电镀：半固化片（PP片）层压实现多层互连，化学沉铜+电镀铜确保孔壁导通（镀铜厚度≥20μm）。
- 表面处理：优先选择沉金（ENIG），镍层3-6μm+金层0.05-0.1μm，提升抗氧化性与可焊性。
3. 关键工艺控制
- DFM/DFT：线宽/线距≥6mil/6mil，避免锐角走线；BGA焊盘预留0.1mm阻焊桥，便于返修。
- EMC设计：模拟地与数字地单点连接，关键信号（如CAN总线）包地处理，电源层分割减少噪声耦合。
- 可靠性测试：通过85℃/85%RH双85测试（1000小时）、温度循环（-40℃~125℃，50次循环）验证稳定性。
4. 应用场景适配
- 抗干扰设计：增加屏蔽罩或导电泡棉，隔离强电磁干扰源（如变频器、伺服驱动器）。
- 散热优化：铜箔铺地占比≥40%，关键功率器件（如IGBT）下方布置散热过孔阵列。
工业控制PCB加工需兼顾工艺精度与长期可靠性，通过材料选型、结构优化及严格检测，确保设备在复杂工况下的稳定运行。
