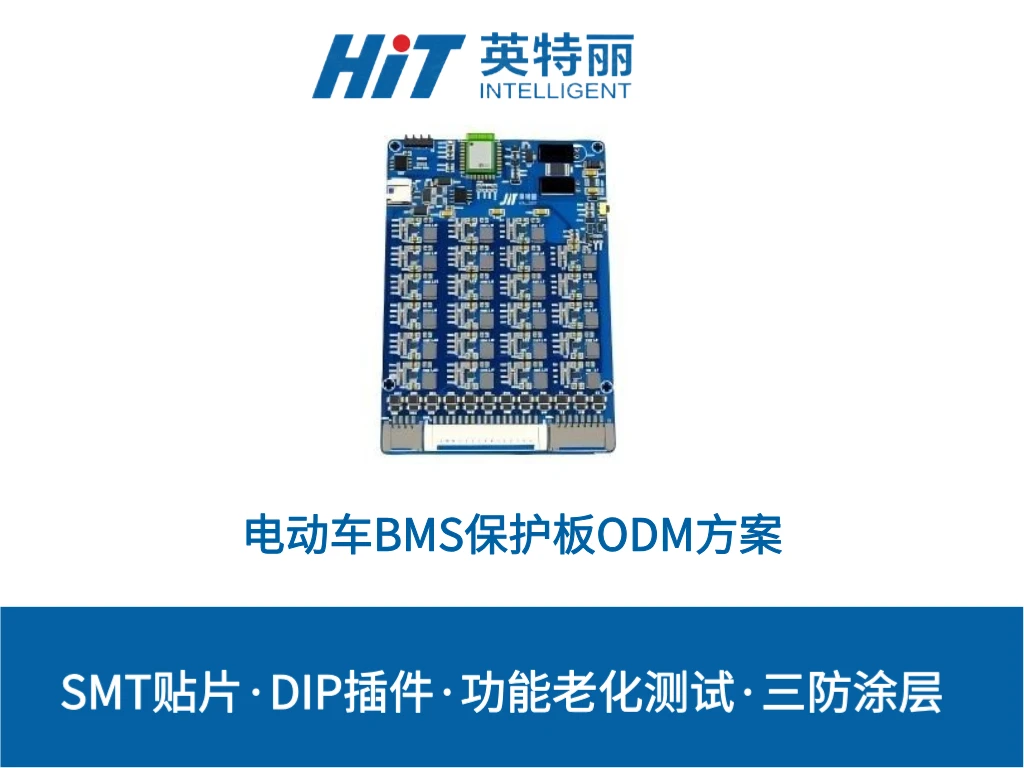

名称：电动车BMS保护板ODM方案
电动车BMS保护板ODM方案，覆盖13串至20串锂电池组，采用AFE+MCU双芯片冗余架构，支持电压采集精度5mV与短路保护50μs关断。提供从硬件设计、PCBA制造到电池PACK联调的一站式ODM服务
一、行业背景与ODM合作价值
1.1 电动两轮车锂电池的规模化普及
随着新国标政策的深化执行与锂电成本的持续下降，电动自行车、电轻摩及共享电单车的锂电池渗透率已突破50%。锂电池相比铅酸电池在能量密度和循环寿命上具备显著优势，但其化学活性也更高，对过充、过放、过温及短路等异常工况的保护要求极为严苛。BMS（Battery Management System）保护板作为锂电池包的”安全中枢”，承担着电压采集、电流监控、温度保护、电量估算及充放电MOSFET控制等核心功能，其可靠性直接决定了电池包的使用寿命与安全底线。
1.2 ODM服务的核心价值
本方案面向电动两轮车整车厂、电池PACK厂及共享出行运营商，提供电动车锂电池BMS保护板的ODM定制研发与PCBA制造服务。我们采用车规级模拟前端（AFE）芯片与32位MCU的成熟架构，覆盖13串至20串主流锂电池组规格，支持硬件保护+软件管理双冗余安全机制。通过安徽英特丽的规模化制造与全流程品控能力，我们帮助客户将BMS保护板从方案定型到批量交付的周期压缩至10周内，BOM成本较客户自研方案可降低约15%，助力电池PACK厂快速响应整车厂的配套需求。
1.3 典型应用场景
- 新国标电动自行车（48V 13串）
- 城市通勤电轻摩（60V 17串）
- 外卖/快递配送专用车（72V 20串）
- 共享电单车换电柜电池包
- 电动三轮车/老年代步车电池
- 便携式储能电源电池管理
- 电动工具锂电池保护板
- 园林工具/电动滑板车电池
二、核心技术规格
2.1 关键性能指标
本方案对标市场主流电动车BMS保护板的硬件规格，在采集精度、保护响应速度、均衡能力及可靠性等维度进行了系统性的设计优化。
| 参数类别 | 核心技术指标 | 规格参数 | 设计依据/说明 |
|---|---|---|---|
| 基本规格 | 支持串数 | 13串 / 17串 / 20串 | 对应48V/60V/72V主流车型 |
| 持续放电电流 | 30A / 50A / 80A | 峰值电流可达持续1.5倍（10秒） | |
| 充电电流 | ≤ 10A（常规）/ 20A（快充版本） | 支持2A/3A/5A/10A多档充电器 | |
| 采集与保护 | 单体电压采集精度 | ±5mV（25℃常温） | 车规级AFE芯片，内置16位ADC |
| 总压采集精度 | ±0.5%（全温度范围） | 电阻分压+运放调理方案 | |
| 电流采集精度 | ±1%（额定量程） | 高精度分流器+运放差分采样 | |
| 保护功能 | 过充保护 | 单体4.25V ±25mV触发关断 | 硬件保护+软件冗余双重机制 |
| 过放保护 | 单体2.7V ±50mV触发关断 | 可根据电芯规格灵活配置阈值 | |
| 短路保护 | 硬件检测<50μs关断MOSFET | 抗负载冲击误触发设计 | |
| 均衡管理 | 均衡方式 | 被动均衡 | 均衡电流50mA-100mA |
| 均衡策略 | 充电末端电压差触发均衡 | 均衡开启压差可配置（典型20mV） | |
| 温度保护 | 温度采样路数 | 2-4路NTC | 覆盖电芯表面与MOSFET散热片 |
| 保护阈值 | 充电0℃~55℃，放电-20℃~70℃ | 超出范围切断对应回路 | |
| 通信接口 | 有线通信 | UART / RS485 / 一线通 | 与仪表、充电器、整车控制器通信 |
| 无线通信（可选） | 蓝牙BLE 5.0 | 手机APP查看电池状态与故障信息 |
三、硬件系统架构与核心选型
3.1 双芯片冗余保护架构
BMS保护板采用模拟前端（AFE）+主控MCU的双芯片架构。AFE芯片负责多串电芯电压的高精度轮询采集、被动均衡开关控制及硬件级过压/欠压/过流保护信号输出。MCU通过SPI或I2C接口读取AFE采集数据，执行SOC估算、均衡策略调度、充放电MOSFET逻辑控制、温度保护及对外通信管理。该架构的核心优势在于：即使MCU程序跑飞或通信异常，AFE芯片的纯硬件保护链路仍能独立完成过充、过放及短路保护动作，实现了硬件与软件的双冗余安全机制。
3.2 功率MOSFET与驱动设计
- 充放电MOSFET选型：充电与放电回路采用独立N沟道MOSFET控制。80A持续放电规格选用耐压100V、Rds(on)低于2mΩ的TO-252或DFN5x6封装MOSFET，多管并联降低导通损耗与发热。
- MOSFET驱动电路：采用专用栅极驱动IC或分立电荷泵升压电路，确保高边MOSFET充分导通，栅极驱动电压不低于10V。驱动回路串联小阻值栅极电阻抑制振荡。
- 短路保护硬件链路：分流器电压信号经高速比较器实时监测，一旦超出短路阈值即通过硬件逻辑直接关断MOSFET栅极驱动信号，响应延迟低于50微秒，无需MCU参与判断。
3.3 热管理与结构设计
散热与防护
- MOSFET安装于铝基板或大铜皮PCB区域辅助散热。
- 80A版本配置外置散热片或与电池包外壳接触散热。
- PCB整板三防涂覆，防潮防盐雾防凝露。
可制造性设计
- 大电流回路采用开窗加锡工艺，降低温升。
- 接插件采用防呆设计，杜绝产线错装风险。
- 预留自动化测试点，支持FCT全功能一键检测。
四、嵌入式软件与智能管理策略
4.1 SOC估算与电量管理
- 库仑计+电压修正算法：以高精度库仑计实时积分充放电电量为基础，结合开路电压（OCV）曲线进行周期性修正，确保SOC估算误差优于±5%。
- 满充与放空校准：充电至单体电压达到满充阈值且电流降至截止电流时，自动校准SOC为100%。放电至欠压保护触发时，校准SOC为0%。
- 循环寿命记录：累计记录电池包充放电循环次数与累计放电容量，为电池梯次利用与退役评估提供数据支撑。
4.2 保护策略与故障诊断
- 多级过流保护：一级过流（软件延时关断，200ms响应）用于防持续大电流放电；二级短路（硬件即时关断，50μs响应）用于防负载短路或MOSFET击穿。
- 温度分级保护：充电温度超出0℃~55℃范围时关闭充电MOSFET，放电温度超出-20℃~70℃范围时关闭放电MOSFET。MOSFET结温超出105℃时降额或关断。
- 故障存储与诊断：将最近20次故障类型、触发阈值、发生时间及当时电池状态存入MCU Flash，通过UART/蓝牙接口供售后读取分析。
五、研发验证与可靠性测试
BMS保护板作为锂电池包的安全核心部件，研发阶段必须完成全面的功能与可靠性验证：
| 测试类别 | 核心测试项目 | 要求/标准 |
|---|---|---|
| 电气性能 | 电压采集精度验证 | 全串全温度范围误差≤±5mV |
| 电流采集精度验证 | -30A~+80A全量程误差≤±1% | |
| 均衡功能验证 | 各串均衡电流偏差≤±10% | |
| 保护功能 | 过充保护响应时间 | < 1s（软件保护），< 100ms（硬件保护） |
| 短路保护响应时间 | < 50μs，1000次无失效 | |
| 充放电MOSFET可靠性 | 满载通断10000次，导通电阻变化<20% | |
| 环境试验 | 高温运行 | +70℃环境，满载运行72小时无故障 |
| 低温运行 | -20℃环境，满载启动并运行24小时 | |
| 温度循环 | -20℃ ~ +70℃，200个循环（GB/T 2423.22） | |
| 机械试验 | 振动测试 | 10~500Hz正弦扫频，3轴各2小时无松动 |
| 跌落测试 | 1m高度6面跌落，功能正常无器件脱落 |
六、ODM项目执行路径与里程碑
| 里程碑 | 核心任务 | 周期 | 客户配合事项 |
|---|---|---|---|
| M1：需求对齐 | 确定串数、电流等级、保护阈值、通信方式、外形尺寸 | 1周 | 提供电芯规格书与电池PACK结构图 |
| M2：方案设计 | 原理图设计、BOM选型、结构堆叠、成本核算 | 2周 | 确认BOM品牌偏好与保护参数阈值 |
| M3：工程打样 | PCB Layout、PCBA贴片、保护板样机组装与调试 | 2周 | 提供电芯样品供联调测试 |
| M4：测试验证 | 全功能测试、保护功能验证、老化测试、环境试验 | 3周 | 配合电池包充放电循环测试 |
| M5：试产交付 | 小批量试产（500片）、工艺固化、首批出货 | 2周 | 下达首批正式采购订单 |
项目总周期：从需求对接到小批量试产交付，约需 10周（约2.5个月）。我们拥有成熟的BMS保护板开发与电池PACK联调经验，可协助客户快速完成电芯参数标定与整车匹配验证。
七、成本优化与品质承诺
7.1 精益成本策略
- 平台化架构：13串至20串保护板共用MCU程序框架与PCB基板设计，仅通过AFE芯片型号与焊接选项区分，硬件研发成本分摊降低50%。
- 国产器件导入：AFE芯片、MCU、MOSFET及采样电阻优先选用国产成熟方案，BOM成本较全进口方案可降低20%-25%。
- 自动化测试：定制化FCT测试工装覆盖电压采集校准、保护功能验证、均衡功能检测及通信测试全流程，单板测试时间从人工8分钟缩短至40秒。
7.2 品质体系保障
售后支持：提供2年标准质保，终身技术支持；支持通过UART或蓝牙接口进行故障诊断与固件升级，降低电池PACK厂售后维护成本。
认证体系：湖北英特丽已通过ISO9001、ISO14001、ISO45001、IATF16949及ESD体系认证，满足电池PACK厂及整车厂客户审厂要求。
出厂全检：每片BMS保护板出厂前完成电压采集精度校准、保护功能全项检测（过充/过放/短路/过温）、绝缘耐压测试及24小时满载老化运行。
