电路板加工：PCB到PCBA一站式解读

先分清概念：你需要的到底是PCB加工还是PCBA加工？

“电路板加工“这个词在实际商务沟通中对应着两种截然不同的服务。一种是PCB制造，即从覆铜板开始，经过图形转移、蚀刻、钻孔、表面处理等工序，做出一块带有线路图形但上面没有任何元器件的裸板。另一种是PCBA组装，即在裸板基础上贴装元器件、插件、焊接、测试，最终交付一块功能完整的成品电路板。

这个区别不清楚，是采购需求与供应商报价产生偏差的常见原因。你发询价时说”我要加工一批电路板”，PCB厂以为你要做裸板，报了个每平米单价；PCBA厂以为你要做成品，报了个含元器件代采的总包价。两边报价完全不在一个比较基准上，浪费一轮沟通时间。

行业内对这两种服务有不同的称呼习惯。PCB制造常被叫做”制板””线路板加工””打板”；PCBA组装常被称为”贴片加工””后焊加工””成品板加工”。下次询价时不妨用一句话锁定范围：”我们需要包含PCB制造和SMT贴片的一站式电路板加工“或”PCB我们自供，只找贴片和后焊”，可以大幅降低需求传导过程中的信息衰减。

环节一：PCB制造——从设计文件到裸板的工序拆解

PCB制造是电路板加工的第一个物理环节，将工程师的设计图纸变成可以承载元器件的基板。核心工序按先后顺序大致如下：内层图形转移（贴干膜、曝光、显影、蚀刻，形成内层线路）→压合（多层板时将各层叠合热压成一体）→钻孔（机械钻或激光钻打出通孔和盲埋孔）→孔金属化与电镀（沉铜使孔壁导电，再电镀加厚铜层）→外层图形制作→阻焊层印刷（俗称绿油，覆盖非焊接区域）→表面处理→丝印字符→电测→外形加工与V-CUT。

表面处理是PCB制造与后续PCBA组装的工艺衔接点，选型会直接影响焊接质量。有铅喷锡成本低、可焊性好，但含铅不符合RoHS；无铅喷锡环保但平整度稍差，对密脚IC不友好；沉金（化镍金）表面平整、抗氧化性强，适合细间距元件和BGA，但成本较高；OSP有机保焊膜便宜环保，但保质期短，拆封后需尽快完成贴片。选哪种表面处理，应以元器件封装类型和存储周期为主要判断依据。

PCB制造阶段影响成本的核心参数值得记住：层数是最直接的变量，从双面板到四层、六层甚至更多，每增加两层，压合和钻孔成本累加上升；板厚、铜厚、最小线宽线距和最小孔径决定了工艺难度等级；表面处理方式和阻焊颜色是否特殊要求也会产生附加费用。打样时工程费占大头，量产时板费随面积和层数线性增长。

环节二：PCBA组装——从裸板到成品板的工艺路径

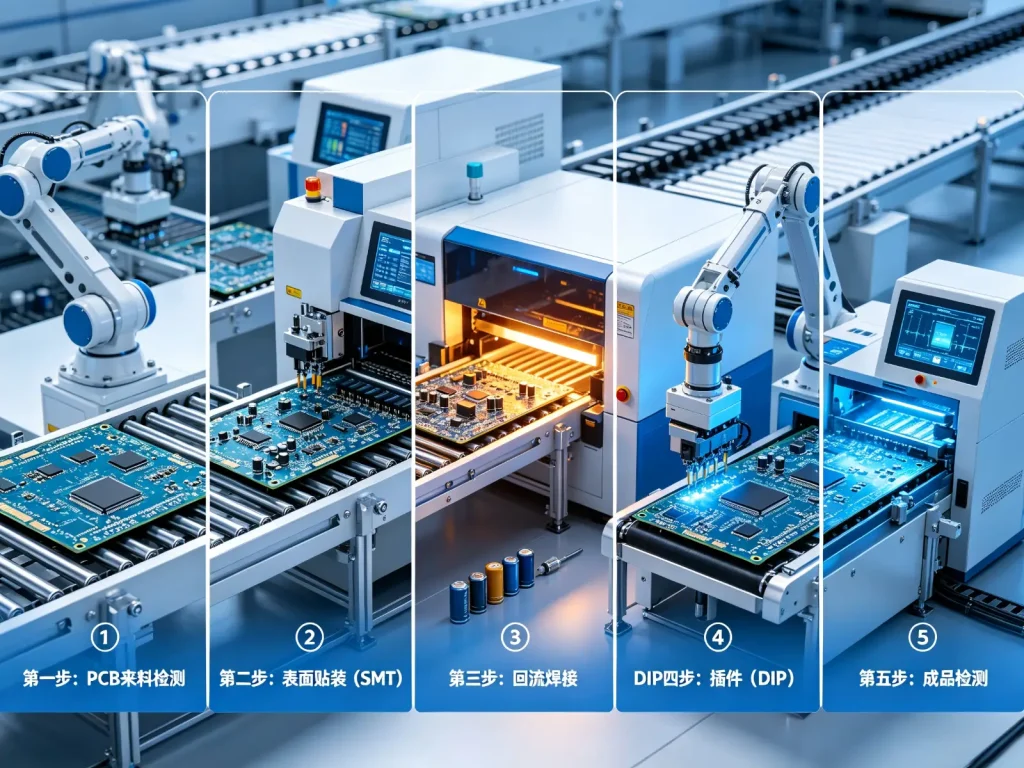

拿到裸板之后，电路板加工进入第二个阶段：PCBA组装。以一块典型的双面混装板为例，完整流程依次为：来料检验→锡膏印刷→SMT贴片→回流焊→AOI光学检测→DIP插件→波峰焊或选择性波峰焊→手工补焊→清洗（如需）→ICT/FCT测试→三防涂覆（如需）→老化测试（如需）→最终检验与包装。

来料加工和代工代料两种模式在这个阶段出现分岔。来料加工模式下，裸板和元器件均由客户提供，工厂从锡膏印刷开始介入，只收取加工费。代工代料模式下，元器件采购也由工厂负责，报价中额外增加元器件成本和供应链管理费。两种模式的风险结构不同：来料加工中一颗料的遗漏就可能导致整单搁浅，代工代料则把缺料风险和备料资金压力转移给了工厂。

检测环节在PCBA组装中的价值常被低估。AOI检查焊接外观缺陷如短路、虚焊、缺件；ICT测试电阻电容值和电路通断；FCT验证整板功能是否达到设计要求。三者层层递进，不能互相替代。一份报价便宜了几毛钱一个点，可能就是因为检测环节缩了水——只做目检不AOI，或ICT覆盖率很低。对照报价单时，检测项目是否完整是比价的前提。

一体化加工的适用场景：什么时候该找一家全搞定？

将PCB制造和PCBA组装交给同一个供应商完成，即一站式电路板加工，在特定场景下有明显优势。技术衔接责任集中是最核心的价值：PCB的设计问题导致贴片不良时，不会出现PCB厂说”板子没问题是你贴得不行”、贴片厂说”你板子来料就有偏差”这种互相推诿的局面，责任归属清晰，问题解决路径短。交期上，省去了PCB成品从制板厂发出、中转、到达组装厂再排产的时间差和物流风险，品质追溯也有完整链条。

分开采购也有其适用场景。当一块PCB是标准化母板、多家组装厂共用时，集中采购裸板可以拿到更好的单价；当PCB工艺有特殊要求时，比如高频板材、厚铜板需要找专业PCB厂，而PCBA段另一家供应商有产能或地域优势，分拆反而能组合出更优方案。

电路板加工的成本框架：钱花在了哪些地方？

将电路板加工的总成本拆开来看，分为PCB制造和PCBA组装两大块，每块内部的费用性质各有不同。

PCB制造侧的费用包括：板费按面积计算，是量产成本的主体；工程费含菲林、测试架等一次性投入，打样时占比高；表面处理附加费视工艺选择而增减；阻抗控制、厚铜、金手指等特殊工艺会产生额外收费。这几项组合起来，PCB制造的报价逻辑比较透明，核心是板材等级和工艺参数。

PCBA组装侧的费用包括：工程费、钢网费、治具费等一次性投入；贴片点数费、插件费、测试费等随批量线性增长的费用；代工代料模式下还有元器件采购成本和管理费。一体化供应商通常能在总价上留出一定的协同空间，因为自产PCB降低了内部转运成本和不良品归属纠纷风险；分段采购则每个环节各自留利润，单项透明但总价可能偏高。

有一个成本暗区值得特别关注：测试覆盖率。FCT测试做全功能覆盖和只测几个关键点，工时差距可能在数倍，但报价单上往往只笼统地写”含测试”。询价时明确要求供应商说明测试方案概要，是避免后期成本突增的有效手段。

选择电路板加工供应商的实用核查清单

PCB制造侧的核查要点集中在制程能力：工厂的最小线宽线距和最小孔径能不能覆盖你的设计参数？阻抗控制精度是否满足高速信号要求？是否具备你需要的表面处理产线？打样和小批量的起订量和标准交期是多少？

PCBA组装侧的核查要点围绕设备配置和排产机制：贴片机能处理的最小封装尺寸和BGA pitch下限是多少？有没有在线AOI和X-Ray？波峰焊或选择性波峰焊设备是否具备？是打样专线还是混线排产？这些问题直接关系到交期稳定性和异常响应速度。

如果选择一体化供应商，还需额外确认：过去一年PCB与PCBA衔接段的不良率数据、DFM报告是否同时覆盖PCB可制造性和组装可制造性、出现品质争议时的责任界定机制。品质衔接段的成熟度，比单段能力更能反映一家一站式电路板加工供应商的真实水平。

体系认证的核查不要求面面俱到，但需按产品应用行业来匹配：通用消费电子看ISO9001基础质量体系，汽车电子产品看IATF 16949，医疗器械看ISO13485。这些认证背后代表的是品控体系的完整程度，而不是挂在墙上的牌子。

下一次你发出”电路板加工“询价时，不妨在邮件正文里附上三个关键信息：PCB层数与表面处理要求、BOM中BGA/QFN等关键器件的封装类型、是否接受一体化加工方案。这三个信息到位，供应商的报价精度和匹配度会显著提升，你也能用更少轮次的沟通拿到真正可比的报价。
