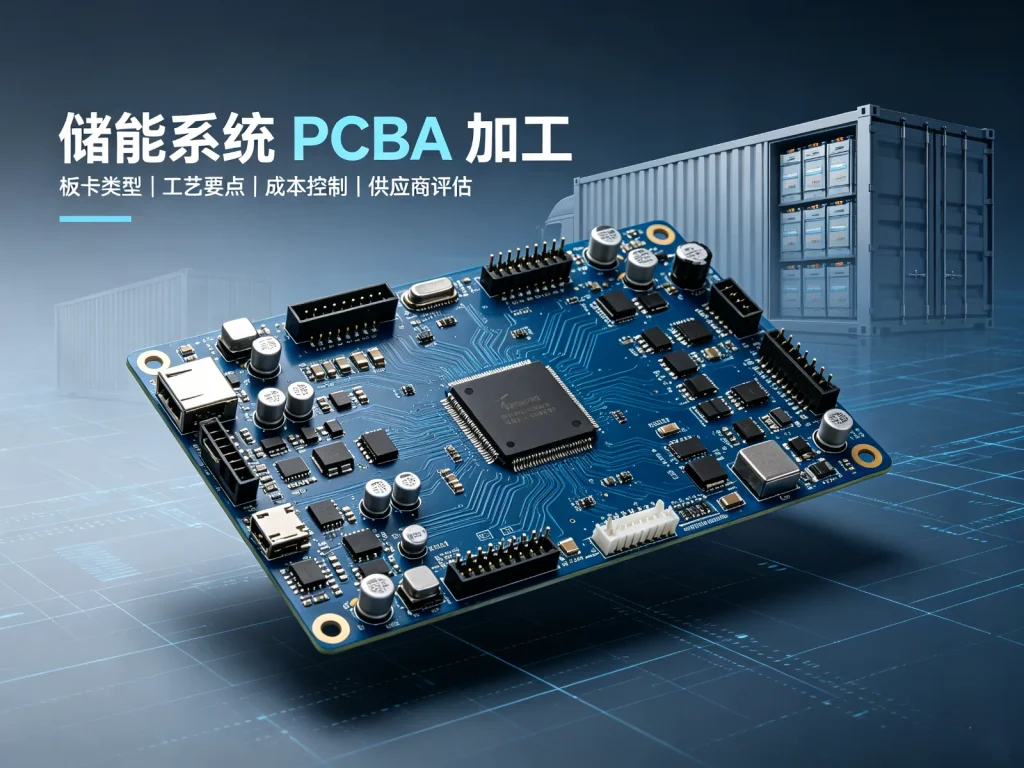

储能系统PCBA加工：关键工艺与选型要点

一、储能系统PCBA加工涉及哪些板卡与工艺环节

储能系统里的PCBA，按功能大致可以分成几类：BMS主控板和从控板、储能变流器PCS控制板、能量管理EMS板、通信采集板、辅助电源板。这些板卡层数不同、铜厚不同、元件密度和测试要求也差很多。BMS板要盯采样精度和长期漂移，PCS控制板重点在功率回路和大电流走线，EMS和通信板则更看信号完整性和接口防护。

正常的加工流程是：SMT贴片、回流焊、DIP插件或选择性波峰焊，然后做ICT/FCT测试、三防涂覆或点胶、老化筛选，最后包装。真正影响交付质量的，是服务商能不能用同一套质量体系去适配不同板卡的差异。如果把所有板卡都套同一套参数去做，后面很容易在焊接、测试和长期可靠性上出问题。

二、储能PCBA对工艺可靠性要求更高的原因

储能设备大多放在户外机柜或集装箱里，高低温循环、高湿、盐雾、凝露，一样都躲不掉。跟室内消费电子不一样，储能PCBA一旦失效，问题就大了：BMS采样漂移可能导致过充过放保护失灵，PCS控制异常可能直接停机，极端情况下还会把故障范围扩大，间接增加电池安全风险。所以必须靠工艺管控和多层测试来提前规避。

电气应力也是个大问题。厚铜板、大电流走线、功率器件，这些场景下的爬电距离、绝缘耐压、焊接空洞、散热路径，每一项都得认真对待。户外储能项目一般不建议直接套用消费电子的验收标准。从钢网开孔到回流曲线，从分板应力到测试覆盖，应该形成一个完整的可靠性闭环。

三、储能系统PCBA加工关键工艺控制点

锡膏与钢网

厚铜板和大焊盘吸热多，钢网开口要做防锡珠处理，功率焊盘有时得上阶梯钢网来增加锡量。锡膏也得跟着板子铜厚和混装密度去选，不然大面积接地焊盘很容易冷焊或虚焊。

回流焊与治具

储能板普遍尺寸大、铜皮多、元件分布不均，炉温曲线需要根据板面实际热容量来调。治具设计不合理容易引发板弯，进而影响BGA和QFN的焊接一致性。

功率器件与BGA/QFN

储能PCS板上的功率管、驱动IC和BGA，焊点空洞率一定要重点盯，通常需要上X-Ray抽检或者全检。空洞多了热阻就大，设备跑久了焊点容易疲劳失效。

分板与应力

BMS从板经常是拼板生产，V-CUT、邮票孔还是铣刀分板，会直接影响板边陶瓷电容和晶振的可靠性。分板应力一旦超标，出厂时往往看不出来，等储能设备跑上半年，微裂纹问题就冒出来了。

测试覆盖

ICT查开路短路和错料，FCT验证板级功能，绝缘耐压和老化测试对应储能的高压安全要求。BMS、PCS这类核心板卡，ICT、FCT和绝缘耐压测试最好都别省。可以根据板卡的重要程度做分级测试，关键板卡再加带载老化和温度循环筛选。

三防涂覆与点胶

户外储能机柜里的PCBA，防潮、防盐雾、防凝露是基本要求。三防漆怎么选、涂多厚、怎么检测漏涂，都要对应防护等级来。大尺寸功率器件旁边，一般还要加点胶加固。

四、储能PCBA加工成本由哪些因素决定

储能系统PCBA加工报价，板材和表面处理是第一个拉开差距的地方。高Tg FR-4、铝基板、厚铜板、沉金工艺，材料成本都比普通板子高，但在户外、长寿命、大功率储能项目里，这些往往不能省。贴片费用主要看元件点数和封装复杂度，双面贴装、BGA和QFN多的板子，贴片单价肯定比简单板高。

测试和老化，是比价时最容易被低估的部分。上FCT工装、老化筛选、温度循环，确实会增加单板加工费，但能减少后面售后拆机和现场维修的支出。三防涂覆和点胶也是按材料和工时算钱，厚涂和自动涂覆线比手工喷涂贵不少。

采购比价的时候，别忘了看NRE费用怎么摊。钢网费、治具费、首件确认费，在小批量阶段占比很高，量产之后才会慢慢摊薄。只盯着单板报价，很容易漏掉测试覆盖率和工艺标准的差异，最好在同等验收条件下横向比较。

五、如何选择储能系统PCBA加工供应商

选储能PCBA加工供应商，先看设备配套。SMT贴片机精度、AOI覆盖率、X-Ray设备、三防涂覆线和老化房，这些决定了他能不能独立把储能PCBA所有工序做完，而不是贴完片再外包检测，那样管控风险很大。

质量体系和可追溯性也不能忽视。储能行业对物料批次、工艺参数、测试记录都有追溯要求，供应商得有完整的MES记录能力。最好是通过了ISO9001，如果做过汽车电子IATF16949项目，对可靠性管控会更有感觉，适配储能项目也更顺。

行业经验要看同类案例。做过储能BMS、逆变器或电力电子的供应商，对厚铜板、功率器件焊接和老化测试的理解，跟只做消费电子SMT的厂完全不在一个层面。工程能力上，能主动给你提DFM/DFT建议、帮你优化拼板和测试方案的供应商，更适合长期合作。

现场审核时，建议重点查看以下内容：锡膏的存储与回温记录、首件确认流程执行记录、不良品的隔离与追溯方式、老化房实际运行记录。这些细节比宣传册上的设备清单，更能体现工厂真实品控水平。

六、常见问题解答

Q1：储能BMS板PCBA加工和普通PCB贴片最大区别是什么？
A：BMS板需要保证多通道采样精度，控制长期漂移，对物料一致性、分板应力、高低温环境适应性要求更高，测试方案也和普通板卡不同。

Q2：储能PCS板功率器件焊接为什么要做X-Ray抽检？
A：PCS功率器件焊点空洞会增大热阻，长期运行容易出现焊点疲劳，X-Ray用于检测BGA、功率器件内部焊接空洞情况，保障功率回路可靠性。

Q3：储能PCBA报价需要重点确认哪些项目？
A：板材材质与铜厚、表面处理方式、测试项目范围（ICT/FCT/耐压/老化）、三防工艺要求、NRE费用分摊规则。

小结

储能PCBA和普通电子产品贴片不是一回事。BMS、PCS、EMS这几类板卡，工况需求差异很大，板材选型、功率器件焊接、分板应力、分级测试、三防防护，每一项都影响板子能撑多久。采购评估时别只盯着单价，工艺标准、测试方案、物料追溯体系都得确认清楚。供应商筛选也一样，设备、质量体系、同类项目经验，综合起来看。

多板卡混合工艺管控，本身就是电力电子和储能PCBA区别于消费电子SMT的核心难点之一，也是我们在实际项目中经常碰到的情况。如果你正在评估BMS/PCS/EMS板卡打样或量产工艺，需要DFM评审或测试方案沟通，可以把项目资料发过来做工艺评估。
